數控車床在加工零件時，切斷工件時最不可缺少的工序，同時工件上的切槽也是最常見的。切斷、切槽的效率和機床的剛性分不開。數控車床主軸的剛性、刀塔和刀座的剛性都是影響工件發震的主要原因。還有在切斷、切槽中的切削方法也是最關鍵的。下面我們從切削方法中去分拆一下如何提高切斷、切槽工件加工的效率。
1、數控車床切槽
1）車溝槽的常見方法。在工件表面上車溝槽的常見方法有車外槽、車內槽和車端面槽。
2）車槽刀的選擇。一般選用高速鋼車槽刀車槽。
3）車槽的方法。車削精度不高的和寬度較窄的矩形溝槽，可以用刀寬等于槽寬的車槽刀，采用直進法一次車出。車削精度要求較高的矩形溝槽，一般分兩次車成。

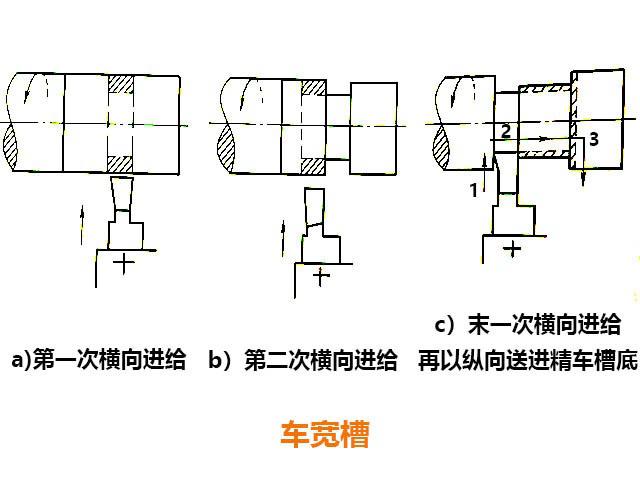

車削較寬的溝槽，可用多次直進法切削，并在槽的兩側留一定的精車余量，然后根據槽深、槽寬精車至尺寸。車削較小的圓弧形槽，一般用成形車刀車削；車削較大的圓弧槽，可用雙手聯動車削，用樣板檢查修整。車削較小的梯形槽，一般用成形車刀完成；車削較大的梯形槽，通常先車直槽，然后用梯形刀直進法或左右切削法完成。
4）矩形槽的檢查和測量。精度要求低的溝槽，一般采用鋼直尺和卡鉗測量。精度要求較高的溝槽，可用千分尺、樣板、塞規和游標卡尺等檢查測量。
2、數控車床切斷
切斷要用切斷刀，切斷刀的形狀與車槽刀相似，但因刀頭窄而匕，很容易折斷。切斷刀有高速鋼切斷刀、硬質合金切斷刀、彈性切斷刀、反切刀等類型。

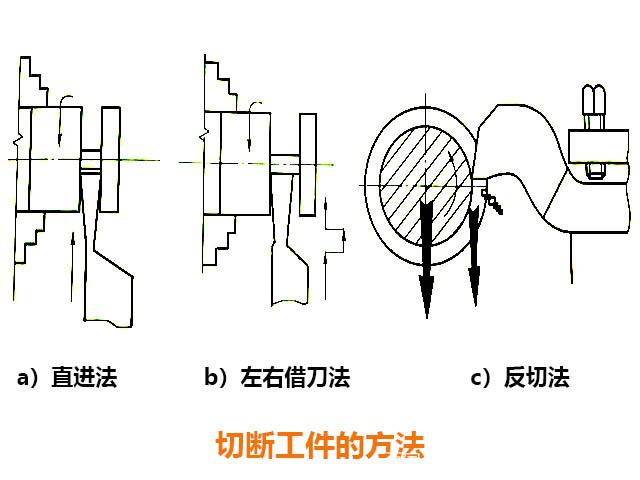

數控車床切斷方法有以下幾種：
1）直進法。切斷刀垂直于工件軸線方向進給切斷。這種方法效率高，但對車床、切斷刀的刃磨、裝夾都有較高的要求，否則易造成刀頭折斷。
2）左右借刀法。在刀具、工件、車床剛性不足的情況下，可采用借刀法切斷工件。這種方法是指切斷刀在軸線方向作反復往返移動，隨之兩側徑向進給，直至工件切斷。
3）反切法。反切法是指工件反轉，車刀反向裝夾。這種切斷方法適用于切斷直徑較大的工件。其優點是：由于作用在工件上的切削力和與主軸重力方向一致（向下），主軸不容易產生上下跳動，切斷工件時比較平穩，并且切屑朝下排出，不會堵塞在切削槽中，排屑順利。
